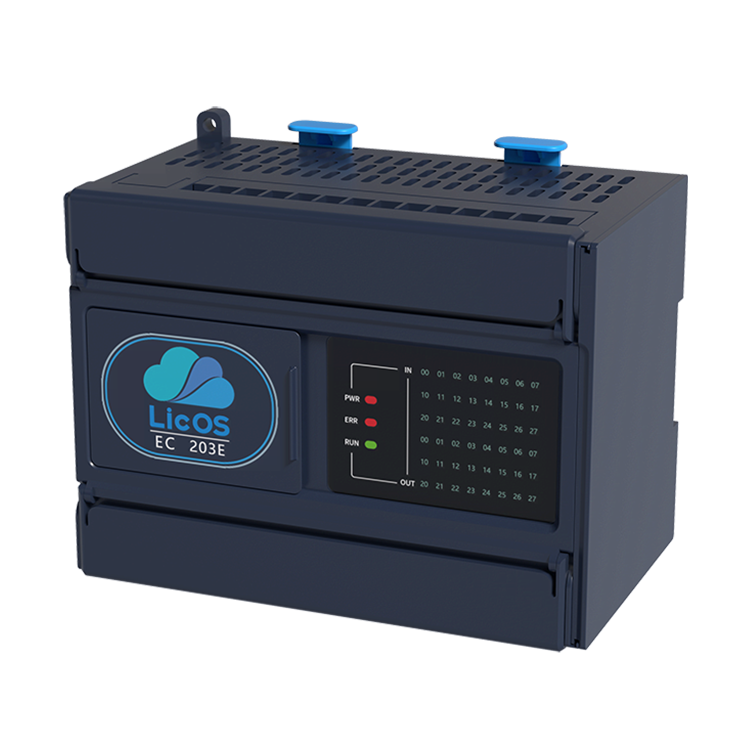

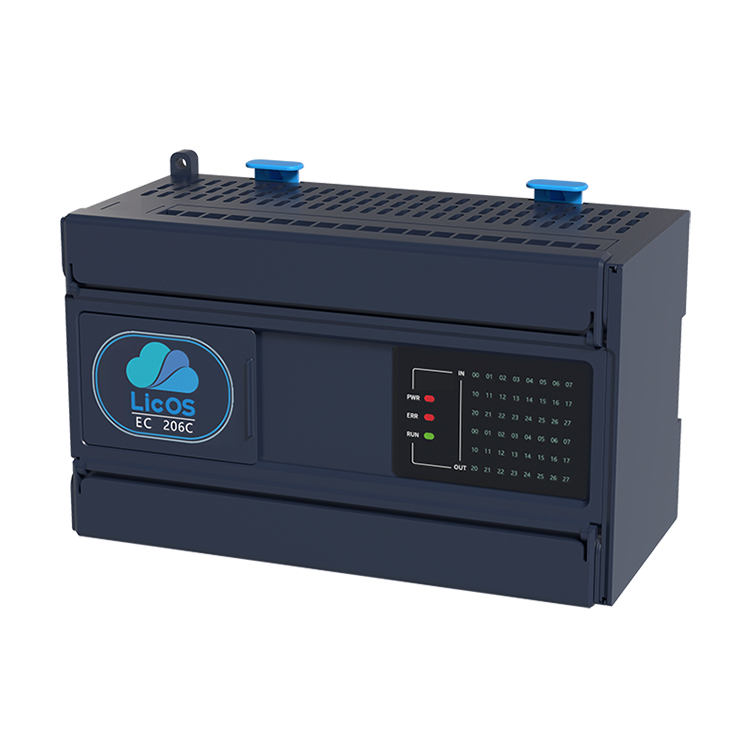

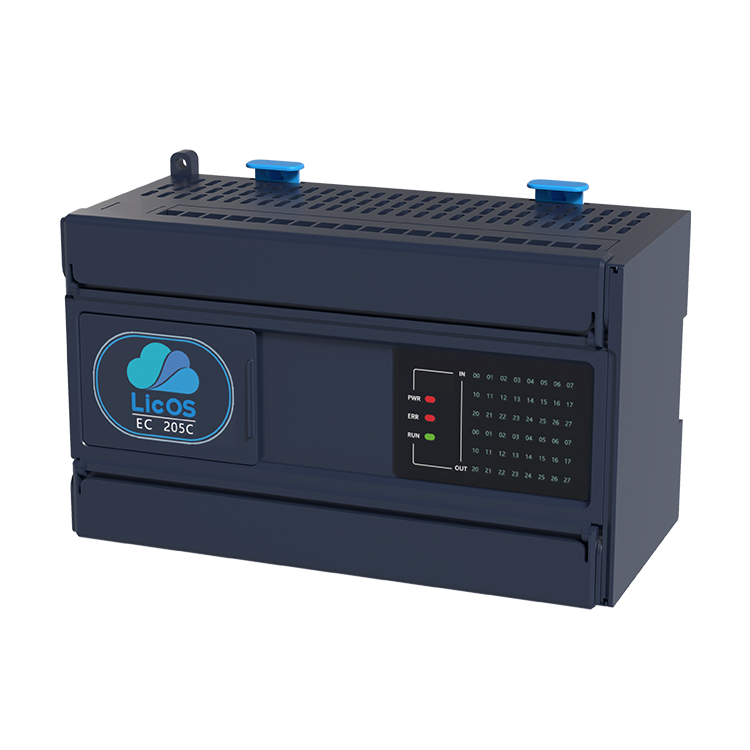

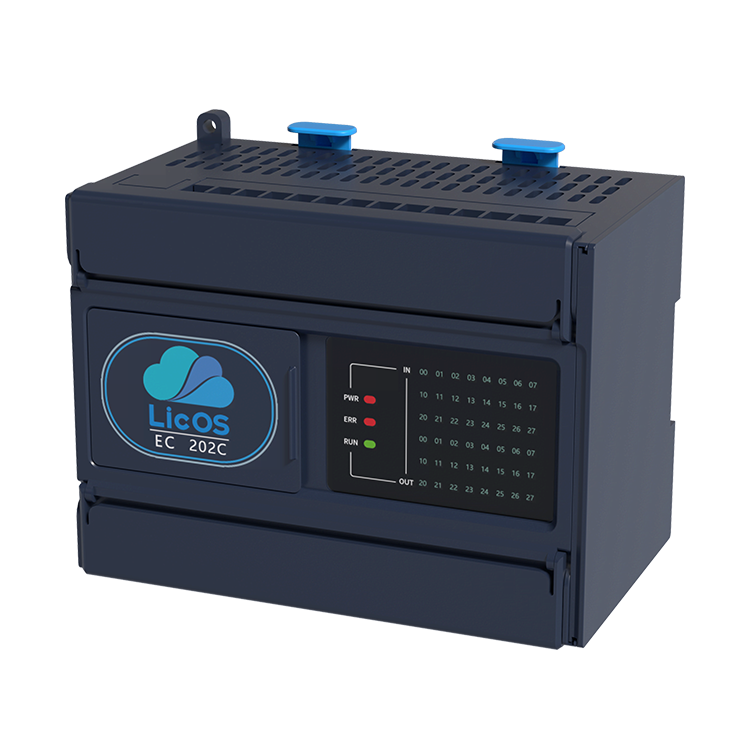

EC200系列CPU是一款高性能小型PLC，充分發揮小型機的單體優勢，以超值的性?xún)r(jià)比為用戶小型控制系統提供解決方案。
本體自帶多路IO通道，包括數字量輸入通道、數字量輸出通道、模擬量輸入通道、模擬量輸出通道、高速脈沖輸出和高速計數通道，特別適合簡單工藝、小型系統下的應用。
本體集成標準RJ45以太網口，支持EtherCAT、EtherNetIP、Profinet IO 、Modbus TCP、 CANopen 等工業現場總線，同時支持OPC UA、MQTT等物聯網通信協議，本體集成串行總線接口，支持RS485、RS232等工業串行總線，滿足工業現場互聯互通的設計需求。
| 產品型號 | EC202E-CPU1A410G1614R0A | EC202C-CPU1A410G1614R0A | EC203E-CPU1A410G1608R4A | EC203C-CPU1A410G1608R4A | EC205E-CPU1A410G2422R0A | EC205C-CPU1A410G2422R0A | EC206E-CPU1A410G2416R4A | EC206C-CPU1A410G2416R4A | |
|---|---|---|---|---|---|---|---|---|---|
| 訂貨號 | 20050123 | 20050223 | 20050124 | 20050224 | 20050126 | 20050226 | 20050127 | 20050227 | |
| 常規 | |||||||||
| 產品迭代 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | |
| 供電電源 | 220V AC(85V AC~265V AC) | 24V DC(19.2V DC~33V DC) | 220V AC(85V AC~265V AC | 24V DC(19.2V DC~33V DC) | 220V AC(85V AC~265V AC) | 24V DC(19.2V DC~33V DC) | 220V AC(85V AC~265V AC) | 24V DC(19.2V DC~33V DC) | |
| 尺寸（W x H x D） | 144x105x86.5mm | 144x105x86.5mm | 180.3x105x86.5mm | 180.3x105x86.5mm | |||||
| 重量 | 740g | 585g | 720g | 575g | 875g | 720g | 875g | 720g | |
| 運行/儲存溫度 | -20℃ ～55℃/-40℃ ～70℃ | -20℃ ～55℃/-40℃ ～70℃ | -20℃ ～55℃/-40℃ ～70℃ | -20℃ ～55℃/-40℃ ～70℃ | |||||
| 相對濕度 | 10% ～90%RH ，無凝露 | 10% ～90%RH ，無凝露 | 10% ～90%RH ，無凝露 | 10% ～90%RH ，無凝露 | |||||
| 防護等級 | IP20 | IP20 | IP20 | IP20 | |||||
| 海拔 | ≤3000m | ≤3000m | ≤3000m | ≤3000m | |||||
| 認證信息 | CE認證 | CE認證 | CE認證 | CE認證 | |||||
| 技術參數 | |||||||||
| 存儲器 | 程序 | 4M | 4M | 8M | 8M | ||||
| 數據 | 8M | 8M | 16M | 16M | |||||
| 掉電保持 | 512K | 512K | 512K | 512K | |||||
| 可擴展存儲器 | 最大32GB，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | 最大32GB，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | 最大32GB，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | 最大32GB，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | |||||
| 位指令處理速度 | 4ns | 4ns | 4ns | 4ns | |||||
| 診斷LED | 1x電源，1x運行，1x故障 | 1x電源，1x運行，1x故障 | 1x電源，1x運行，1x故障 | 1x電源，1x運行，1x故障 | |||||
| RTC | 抽拉式電池倉可更換RTC時鐘電池 | 抽拉式電池倉可更換RTC時鐘電池 | 抽拉式電池倉可更換RTC時鐘電池 | 抽拉式電池倉可更換RTC時鐘電池 | |||||
| CPU本體集成IO | 數字量輸入 | 16x晶體管（源+漏） | 16x晶體管（源+漏） | 24x晶體管（源+漏） | 24x晶體管（源+漏） | ||||
| 數字量輸出 | 14x繼電器 | 8x繼電器 | 22x繼電器 | 16x繼電器 | |||||
| 模擬量輸入 | / | 2x電壓/電流（電壓：0～5V，0～10V；電流：0～20mA，4～20mA） | / | 2x電壓/電流（電壓：0～5V，0～10V；電流：0～20mA，4～20mA） | |||||
| 模擬量輸出 | / | 2x電壓/電流 （電壓：0～5V，0～10V；電流：0～20mA，4～20mA） | / | 2x電壓/電流 （電壓：0～5V，0～10V；電流：0～20mA，4～20mA） | |||||
| 擴展能力 | 主機架模塊 | 8 | 8 | 8 | 8 | ||||
| 遠程機架 | 32 | 32 | 32 | 32 | |||||
| 兼容IO系列 | GL200 | GL200 | GL200 | GL200 | |||||
| 熱備能力 | 雙電源冗余 | / | / | / | / | ||||
| 模塊熱插拔 | 支持 | 支持 | 支持 | 支持 | |||||
| 通信接口 | 以太網口 | LAN A為10/100Mbp Ethernet口 | LAN A為10/100Mbp Ethernet口 | LAN A為10/100Mbp Ethernet口 | LAN A為10/100Mbp Ethernet口 | ||||
| 串口 | 3xRS485；1xRS232 | 3xRS485；1xRS232 | 3xRS485；1xRS232 | 3xRS485；1xRS232 | |||||
| CAN口 | 1 | 1 | 1 | 1 | |||||
| 通信協議 | Ethernet | TCP/IP、UDP、OPC UA Server、MQTT、Socket | TCP/IP、UDP、OPC UA Server、MQTT、Socket | TCP/IP、UDP、OPC UA Server、MQTT、Socket | TCP/IP、UDP、OPC UA Server、MQTT、Socket | ||||
| EtherCAT | √ | √ | √ | √ | |||||
| Ethernet/IP | EtherNet/IP Scanner、EtherNet/IP Adapter | EtherNet/IP Scanner、EtherNet/IP Adapter | EtherNet/IP Scanner、EtherNet/IP Adapter | EtherNet/IP Scanner、EtherNet/IP Adapter | |||||
| Profinet/IO | 主/從 | 主/從 | 主/從 | 主/從 | |||||
| CANopen | 主 | 主 | 主 | 主 | |||||
| Modbus TCP | 主/從 | 主/從 | 主/從 | 主/從 | |||||
| Modbus RTU | 主/從 | 主/從 | 主/從 | 主/從 | |||||
| Modbus UDP | 從 | 從 | 從 | 從 | |||||
| 自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | |||||
| 網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | |||||
| EtherCAT運動控制參數 | / | / | / | / | |||||
| 操作系統 | Linux | Linux | Linux | Linux | |||||
| 編程環境 | Smart Control V5.0以上 | Smart Control V5.0以上 | Smart Control V5.0以上 | Smart Control V5.0以上 | |||||
| 編程語言 | 支持 IEC61131-3 標準編程語言（LD/FBD/IL/ST/SFC/CFC） | 支持 IEC61131-3 標準編程語言（LD/FBD/IL/ST/SFC/CFC） | 支持 IEC61131-3 標準編程語言（LD/FBD/IL/ST/SFC/CFC） | 支持 IEC61131-3 標準編程語言（LD/FBD/IL/ST/SFC/CFC） | |||||
| WebVisu | √ | √ | √ | √ | |||||
無需安裝編程軟件便可通過Web工具對PLC實現網絡配置、I/O調試、程序下載、M區數據查看及修改、固件更新等，降低點位對接使用門檻，提高實施與運維效率。
集成 WebVisu功能，具備豐富的可視化元素，可在編程軟件中通過拖拽方式實現Web版HMI，可在任何設備上實現PLC設備WEB可視化。
符合IEC61131-3編程標準，支持PLCopen標準的6種編程語言：指令表(IL)、結構化文本(ST)、梯形圖(LD)、功能塊圖(FBD)、連續功能塊(CFC)和順序功能圖(SFC)。
IEC 61499標準開放自動化工業編程套件是聯誠科技即將推出的基于IEC 61499標準的新一代開放自動化系統級開發平臺，旨在實現云、邊、端PLC節點可分布式部署、動態重構、可互操作的開放自動化系統解決方案。
| 文件名稱 | 文件類型 | 版本 | 文件格式 | 文件大小 | 上傳時間 | 操作 |
|---|---|---|---|---|---|---|
| LicOS EC200系列CPU用戶手冊 | 用戶手冊 | V 1.4 | 11.91 MB | 2025-02-28 | 預覽下載 | |
| LicOS PLC設備描述文件-EC202本體IO | XML文件 | zip | 11.63 KB | 2025-01-20 | 下載 | |
| LicOS PLC設備描述文件-EC206本體IO | 描述文件 | zip | 11.77 KB | 2025-01-20 | 下載 | |
| LicOS PLC設備描述文件-EC205本體IO | 設備描述文件 | zip | 11.65 KB | 2025-01-20 | 下載 | |
| LicOS PLC設備描述文件-EC203本體IO | 設備描述文件 | zip | 11.75 KB | 2025-01-20 | 下載 |
