GR200系列耦合器系統作為聯誠自主研發、生產的從站管理模塊，模塊種類豐富，具有多種通信協議類型可選，包括Profinet、EtherCAT、EtherNet/IP、EtherCAT Pulse Counter Modbus TCP等。
耦合器模塊可配合聯誠全系列CPU 使用，用于通過總線擴展遠程機架擴展GL200系列IO 模塊。耦合器本體可選自帶16 通道數字量輸入和16 通道數字量漏型輸出。同時通過設備描述文件，可適配第三方具備Profinet、EtherCAT、EtherNet/IP和Modbus TCP主站的設備。
| Modbus耦合器GR200-MBS模塊 | |
|---|---|
| 通信接口： | 2路10M/100Mbps自適應以太網接口 |
| 通信協議： | Modbus TCP |
| 同步方式： | DC分布式時鐘/輸入輸出同步 |
| 傳輸模式： | 全雙工 |
| 拓?fù)浣Y(jié)構： | 線型、星型、樹型 |
| 帶載能力： | 16個IO模塊 |
| EtherCAT耦合器GR200-EPC模塊 | |
|---|---|
| 通信接口： | 2路10M/100M自適應以太網接口 |
| 通信協議： | EtherCAT |
| 同步方式： | DC分布式時鐘/輸入輸出同步 |
| 傳輸模式： | 全雙工 |
| 拓?fù)浣Y(jié)構： | 線型 |
| 通道數量： | 16（高速200kHz） |
| EtherNet/IP耦合器GR200-EIP模塊 | |
|---|---|
| 通信接口： | 2路10M/100M自適應以太網接口 |
| 通信協議： | EtherNet/IP |
| 傳輸模式： | 全雙工 |
| 輸出距離： | 兩節點間小于 100m |
| 拓?fù)浣Y(jié)構： | 線型、星型、樹型 |
| 帶載能力： | 16個IO模塊 |

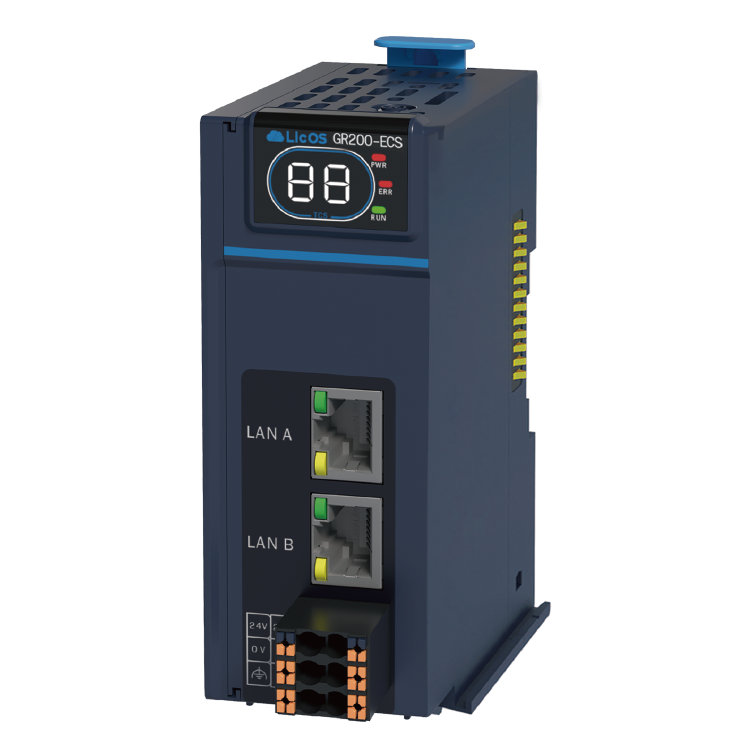

| EtherCAT耦合器GR200-ECS模塊 | |
|---|---|
| 通信接口： | 2 路 10M/100M 自適應以太網接口 |
| 通信協議： | EtherCAT |
| 同步方式： | 輸入輸出同步 |
| 拓?fù)浣Y(jié)構： | 總線型 |
| 帶載能力： | 16個IO模塊 |
| 刷新時間： | 1000 個開關量輸入輸出約 30us |

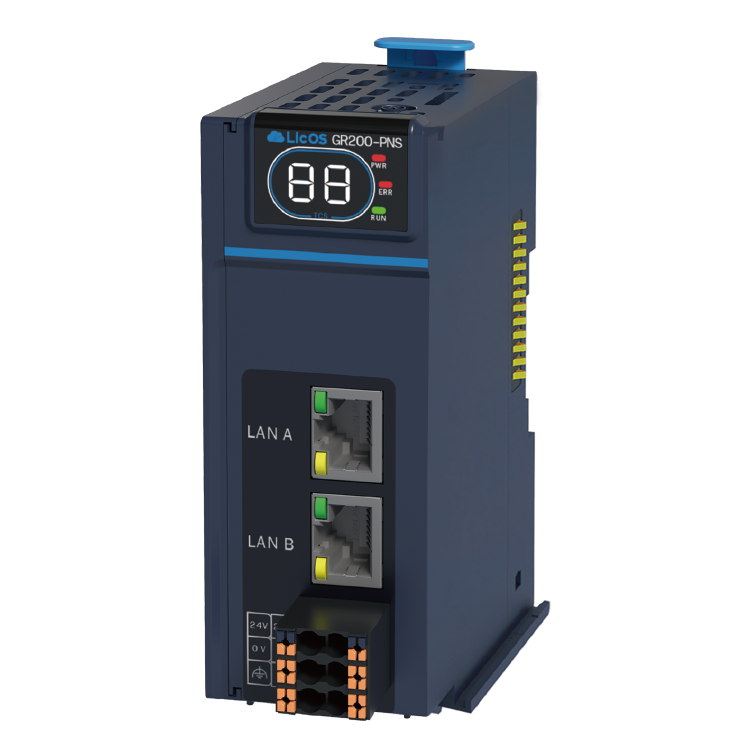

| Profinet耦合器GR200-PNS模塊 | |
|---|---|
| 通信接口： | 2 路 10M/100M 自適應以太網接口 |
| 通信協議： | Profinet/IO |
| IO 模塊掃描： | 掃描周期≤10ms |
| 拓?fù)浣Y(jié)構： | 總線型、星型、環型、樹型、混合型拓?fù)浣Y(jié)構 |
| 帶載能力： | 16個IO模塊 |
| 通訊周期： | 最小1ms |

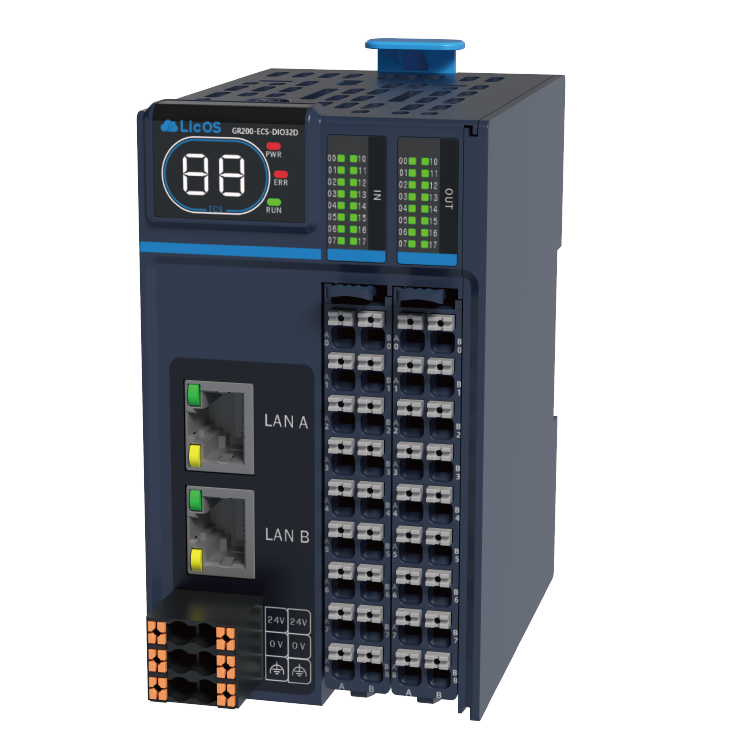

| 產品型號 | GR200-EPC-DIO32D | GR200-ECS-DIO32D | GR200-PNS-DIO32D | |
|---|---|---|---|---|
| 訂貨號 | 20070104 | 20070102 | 20070106 | |
| 常規 | ||||
| 產品迭代 | 第五代產品 | |||
| 供電電源 | 背板電源（模塊電源） | 5V DC(4.75V DC~5.25V DC） | 5V DC(4.75V DC~5.25V DC） | 5V DC(4.75V DC~5.25V DC） |
| 端子電源（負載電源） | 24V DC(20.4V DC~28.8V DC） | 24V DC(20.4V DC~28.8V DC） | 24V DC(20.4V DC~28.8V DC） | |
| 尺寸（W x H x D ） | 60x105x85mm | 60x105x85mm | 60x105x85mm | |
| 重量 | 253g | 253g | 253g | |
| 運行/儲存溫度 | -20℃~55℃/-40℃~70℃ | -20℃~55℃/-40℃~70℃ | -20℃~55℃/-40℃~70℃ | |
| 相對濕度 | <95%rh，無凝露<> | <95%rh，無凝露<> | <95%rh，無凝露<> | |
| 防護等級 | IP20 | IP20 | IP20 | |
| 海拔 | 3000m以下 | 3000m以下 | 3000m以下 | |
| 認證信息 | CE認證 | CE認證 | CE認證 | |
| 技術參數 | ||||
| 通訊 | 通訊類型 | EtherCAT | EtherCAT | Profinet/IO |
| 擴展模塊數量 | 16，耦合器可自動識別背板上的I/O類型及數量 | 16，耦合器可自動識別背板上的I/O類型及數量 | 16，耦合器可自動識別背板上的I/O類型及數量 | |
| 同步方式 | DC分布式時鐘/輸入輸出同步 | DC分布式時鐘 / 輸入輸出同步 | / | |
| 物理層 | 100 Base-TX | 100 Base-TX | 100 Base-TX | |
| 波特率 | 100 Mbit/s | 100 Mbit/s | 100 Mbit/s | |
| 輸出距離 | 兩節點間小于100m | 兩節點間小于100m | 兩節點間小于100m | |
| 傳輸模式 | 全雙工 | 全雙工 | 全雙工 | |
| 拓?fù)浣Y(jié)構 | 線型 | 線型 | 線型，星型，樹型 | |
| 數字量輸入 | 通道數量 | 16（高速200kHz） | 16 | 16 |
| 通道類型 | 源+漏型 | 晶體管，源+漏型 | 晶體管，源+漏型 | |
| 電壓等級 | 24V DC | 24V DC | 24V DC | |
| 數字量輸出 | 通道數量 | 16（高速200kHz） | 16 | 16 |
| 通道類型 | 漏型 | 晶體管，漏型 | 晶體管，漏型 | |
| 電壓等級 | 24V DC | 24V DC | 24V DC | |
| 診斷LED | 運行，故障，通信指示;信號輸入指示信號輸出指示 | 運行，故障，通信指示;信號輸入指示信號輸出指示 | 運行，故障，通信指示;信號輸入指示信號輸出指示 | |
| 24V電源防反接 | 支持 | 支持 | 支持 | |
| 熱插拔 | 支持 | 支持 | 支持 | |
| 產品型號 | GR200-ECS | GR200-PNS | GR200-EIP | GR200-MBS | |
|---|---|---|---|---|---|
| 訂貨號 | 20070301 | 20070310 | 20070330 | 20070320 | |
| 常規 | |||||
| 產品迭代 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | |
| 供電電源 | 背板電源（模塊電源） | 5V DC(4.75V DC~5.25V DC） | 5V DC(4.75V DC~5.25V DC） | 5V DC(4.75V DC~5.25V DC） | 5V DC(4.75V DC~5.25V DC） |
| 端子電源（負載電源） | 24V DC(20.4V DC~28.8V DC） | 24V DC(20.4V DC~28.8V DC） | 24V DC(20.4V DC~28.8V DC） | 24V DC(20.4V DC~28.8V DC） | |
| 尺寸（W x H x D ） | 40x105x85mm | 40x105x85mm | 40x105x85mm | 40x105x85mm | |
| 重量 | 165g | 165g | 165g | 165g | |
| 運行/儲存溫度 | -20℃~55℃/-40℃~70℃ | -20℃~55℃/-40℃~70℃ | -20℃~55℃/-40℃~70℃ | -20℃~55℃/-40℃~70℃ | |
| 相對濕度 | <95%rh，無凝露<> | <95%rh，無凝露<> | <95%rh，無凝露<> | <95%rh，無凝露<> | |
| 防護等級 | IP20 | IP20 | IP20 | IP20 | |
| 海拔 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | |
| 認證信息 | CE認證 | CE認證 | CE認證 | CE認證 | |
| 技術參數 | |||||
| 通訊 | 通訊類型 | EtherCAT | Profinet/IO | EtherNet/IP | Modbus TCP |
| 擴展模塊數量 | 16，耦合器可自動識別背板上的I/O類型及數量 | 16，耦合器可自動識別背板上的I/O類型及數量 | 16，耦合器可自動識別背板上的I/O類型及數量 | 16，耦合器可自動識別背板上的I/O類型及數量 | |
| 同步方式 | DC分布式時鐘 / 輸入輸出同步 | / | / | 輸入輸出同步 | |
| 物理層 | 100 Base-TX | 100 Base-TX | 100 Base-TX | 100 Base-TX | |
| 波特率 | 100 Mbit/s | 100 Mbit/s/td> | 100 Mbit/s | 100 Mbit/s | |
| 輸出距離 | 兩節點間小于100m | 兩節點間小于100m | 兩節點間小于100m | 兩節點間小于100m | |
| 傳輸模式 | 全雙工 | 全雙工 | 全雙工 | 全雙工 | |
| 拓?fù)浣Y(jié)構 | 線型 | 線型，星型，樹型 | 線型，星型，樹型 | 線型 | |
| 數字量輸入 | 通道數量 | / | / | / | / |
| 通道類型 | / | / | / | / | |
| 電壓等級 | / | / | / | / | |
| 數字量輸出 | 通道數量 | / | / | / | / |
| 通道類型 | / | / | / | / | |
| 電壓等級 | / | / | / | / | |
| 診斷LED | 運行、故障、通信指示 | 運行、故障、通信指示 | 運行、故障、通信指示 | 運行、故障、通信指示 | |
| 24V電源防反接 | 支持 | 支持 | 支持 | 支持 | |
| 熱插拔 | 支持 | 支持 | 支持 | 支持 | |
無需安裝編程軟件便可通過Web工具對PLC實現網絡配置、I/O調試、程序下載、M區數據查看及修改、固件更新等，降低點位對接使用門檻，提高實施與運維效率。
集成 WebVisu功能，具備豐富的可視化元素，可在編程軟件中通過拖拽方式實現Web版HMI，可在任何設備上實現PLC設備WEB可視化。
符合IEC61131-3編程標準，支持PLCopen標準的6種編程語言：指令表(IL)、結構化文本(ST)、梯形圖(LD)、功能塊圖(FBD)、連續功能塊(CFC)和順序功能圖(SFC)。
IEC 61499標準開放自動化工業編程套件是聯誠科技即將推出的基于IEC 61499標準的新一代開放自動化系統級開發平臺，旨在實現云、邊、端PLC節點可分布式部署、動態重構、可互操作的開放自動化系統解決方案。
| 文件名稱 | 文件類型 | 版本 | 文件格式 | 文件大小 | 上傳時間 | 操作 |
|---|---|---|---|---|---|---|
| LicOS GR200系列MBS用戶手冊 | 用戶手冊 | V1.0 | 6.53 MB | 2025-02-28 | 預覽下載 | |
| LicOS GR200系列EIP用戶手冊 | 用戶手冊 | V1.1 | 8.82 MB | 2025-02-28 | 預覽下載 | |
| LicOS GR200系列EPC-用戶手冊 | 用戶手冊 | V1.1 | 8.71 MB | 2025-02-28 | 預覽下載 | |
| LicOS GR200系列耦合器模塊用戶手冊 | 用戶手冊 | V1.1 | 3.86 MB | 2025-02-28 | 預覽下載 | |
| LicOS GR200系列COM4耦合器 | 用戶手冊 | V1.0 | 4.31 MB | 2025-02-28 | 預覽下載 | |
| LicOS PLC設備描述文件-耦合器：GR200-PNS | zip | 2.03 MB | 2025-01-20 | 下載 | ||
| LicOS PLC設備描述文件-耦合器：GR200-ECS | zip | 13.2 KB | 2025-01-20 | 下載 |
